Supply of Inclinators for Interim Arrival Domestic Terminal Project

CMC Services for Inclinators for 3 years including all spares, consumables, Skilled Manpower, tools and tackles all complete. As per Scope attached as Annexure
Design, Manufacture, Supply, delivery to site, installation, testing & commission of All weather proof Passenger Inclinators in accordance to the Scope and outline specifications mentioned in Annexure
Spesifikasi Incinerator 100kg/jam

Spesifikasi dan Daftar Material

Dimensi dan Power Capacity

Nama Barang                                : INCINERATOR
Type / Model                 : PWR-INC-KMN 10
Kapasitas                                 : 100kg/Jam (1 m3)
Length                               : 288 cm
Width                                : 147 cm
Height                                    : 163 cm
Height of Chimney std            : 700 cm
TOTAL WEIGHT                   : 8000 kg
Panel – timer                 : Digital Included Auto Alarm
Finishing                            : Hot endured paint
Fuel tank                           : 200 Liter
Covering Element from steel   : 3-8mm
Banyaknya Burner                   : 2 pcs
Banyaknya Blower               : 2 pcs
Max. Fuel consumption           : 15-30 Liter/Jam
Max. Elektric consumption   : 1100 Watt
Bahan bakar               : Kerosene / Diesel (solar)
Voltage                              : 220 V / 1 phase / 50 Hz

Material

1. PANEL CONTROL

Type                       : Digital
Buatan                    : Local KAMINE ( Panel dan Incinerator satu Merek)
Voltage                   : 220 V / 1 phase / 50 Hz
Safety operator       : Emergency Stop
System                    : Microkontroller
Pengoperasian         : Semi Automatic
Temperatur control  : Digital Coupler Type
Control panel : Manual dan automatic
Tipe : Self Standing Type / Wall Mounted Type
Material  : Mild steel
Thermocontrol : 2 (Dua)  1200 ºC
Set of timer : 0- 2 jam
Tombol saklar : on/off

2. CONTRUCTIONS

Fire Brick                  : SK 34
Castable                          : R 16
Castable                    : R 14
Isolator                   : Insulating Brick serat tahan panas Keramik 1.450 ⁰ C
Element from steel     : 3-8 mm
Finishing                     : Cat Fetalit coating, Epoxy Resin (hot-endured paint)
Total berat keseluruhan     : 8.000 kg
Ketebalan Dinding Dalam : 21 Cm

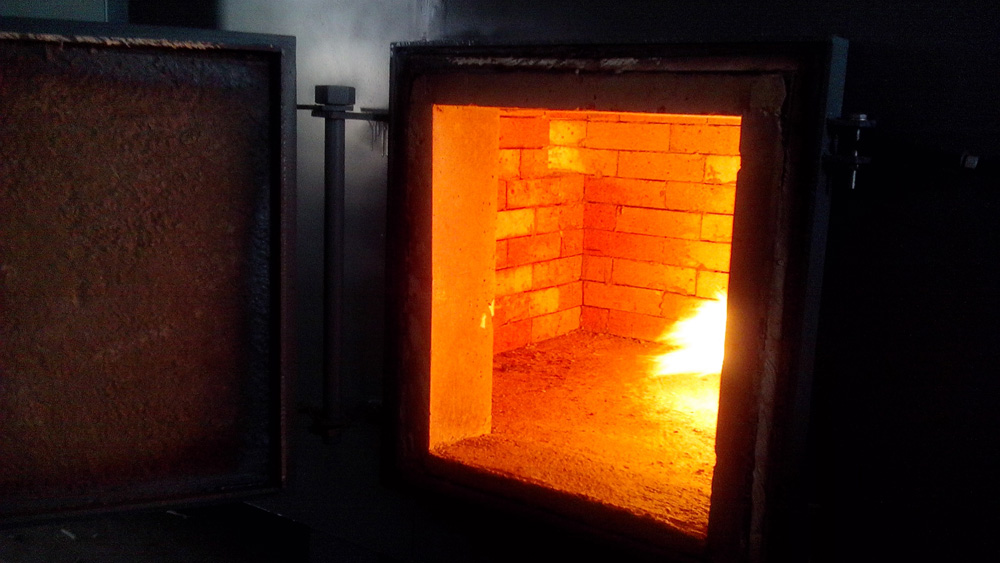

3.DIMENSION OF CHAMBER (Dimensi Ruang Bakar)

Chamber 1 Ruang Bakar Utama : 100 x 100 x 98 cm = 980.000 cm3 = 0.98 m3
Chamber 2  Ruang Bakar Kedua: 40 x 100 x 98 cm = 392.000 cm3= 0.39 m3

4. EXHAUST STACK (Chimney)
         –     Diameter (inch): Ø 10″, 8″
-Panjang: 700 cm (7 m) dari permukaan tanah
-Cerobong pertama dengan system Cor tipe MWHT
-Material Mild steel ( Baja Hitam )

5. INSTRUMENTATION & KONTROL
                      1. Suhu Control: Optimal
                           – Model: Digital
                           – Jumlah (unit): 2 (dua) unit
                           – Kontrol Mode: On-Off
                      2. Power Supply (volt / fase / herts): 15A / 220 V / 1 Phase / 50 Hz
                      3. Panel kandang: Mild Steel + powder coating
                      4. Thermocouple: K
                           – Jumlah: 2 (dua) unit
                           – Bahan: Stainless Steel + Ceramic
                      5. Timer: 0-2 Jam
                      6. De-ashing: Manual
          7. System pembuangan Abu 2 unit
6. PINTU
Pintu    : Baja ringan dan Linning dengan castable
System : Double lock system ( penguncian ganda )

7. AIR SUPPLY SYSTEM
Model / Type: fan sentrifugal 3 “
Kapasitas (m3/minute): 3.000 m3/mnt
Statis Tekanan (mmAq): 98 mmAq
Power : 200 watt/unit
Jumlah (unit): 2 (dua)

8. FUEL SYSTEM
 Pembakaran Burner:
Type: Gun type OM 2N
Bahan Bakar: Diesel Oil / Kerosene
Konsumsi Bahan Bakar: 10-18 ltr / jam
Power : 250 watt
Jumlah unit : 1 unit

Type: Gun type OM 2N
Bahan Bakar: Diesel Oil / Kerosene
Konsumsi Bahan Bakar: 10-18 ltr / jam
Power : 250 watt
Jumlah unit : 1 unit

9. THERMOCOPLE
Ruang bakar pertama dan kedua
Tipe : K
Protective tube : Stainless steel + ceramic
Max. temperature : 1200 ºC
Jumlah : 2 unit
Sistem pemberian umpan : Manual
Sistem pengeluaran hasil : Manual

10. TANGKI BAHAN BAKAR
Material : Mild steel
       Kapasitas : 200 liter

Horizontal Autoclave 155 Liters
Sterilizing chamber:  Steam-heated via double back wall with integrated steam generator
Door and lock:  Hinged door with quick lock and safety lock
Door seal: Blow-out design, even closure, automatic return without vacuum system
Temperature measurement technology: 2 independent sensors for controlling the steam generator + 1 sensor for sterilizing chamber
Preheating key
Security key switch saves program settings
Sterilization phase  indicators
Pressurized-air supply: integrated Compressor for door control circuit and pneumatic set valves
Feed water consumption per batch 0.7 to 5.6 liters
Cooling water consumption per batch for spent-steam condenser 10–25 l at temperatures 15 °C
Water-level control:  Within the double back wall
Low-water safety fuse: Heater Over temperature monitor
Sterile venting:  Membrane filter 0,2um, 0.1 m² hydrophobic, steam-sterillisable, retention  99.5%
Control circuits: separate for heater and door seal, process control and monitoring
Timer Program start by date and time
Selectable Acoustic alarm at program end
Transport security device for door
Three Autoclave able (Polypropylene or stainless steel) Pans 5-10L
